Назначение:

• в помещениях, где требуется, чтобы рама двери была составной частью камеры;
• в строительных камерах с трафиком средней и низкой интенсивности;
• для ограждения и теплоизоляции проемов средне- и низкотемпературных холодильных помещений;
• для ручного переноса грузов;
• для прохода персонала;
• для провоза ручных тележек;
• в местах прохода людей;
• в условиях постоянной 80% влажности и температуры от -33…+45°С, и непродолжительной влажности 100%;
• в помещениях с отсутствием требований к гигиене;
• в помещениях, где отсутствует не упакованное мясо, кровь, потроха, шкуры и т.д.;
• в условиях отсутствия содержания соли в воздухе;
• в условиях отсутствия крупной пыли и абразива в воздухе.

Обозначение двери

Пример для Распашной Двери Одностворчатой с утепленным Блоком (Общего Назначения), с Шириной светового проема 1000 мм, Высотой светового проема 2000 мм, стандартной толщиной полотна 80 мм, Среднетемпературное исполнение, Правое открывание (петли справа):

РДОБ(ОН) -1000.2000/80-С-Пр

Полотно двери

Проем двери

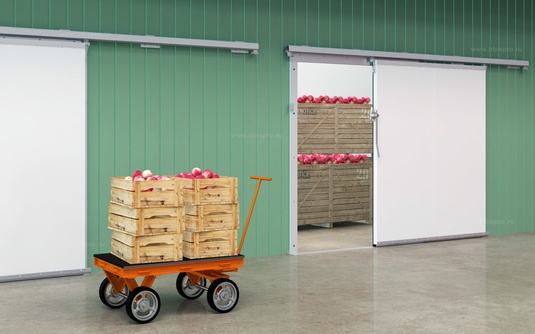

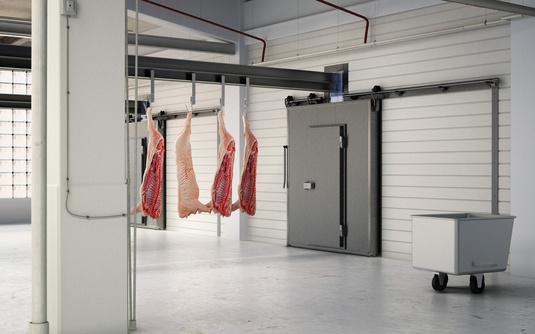

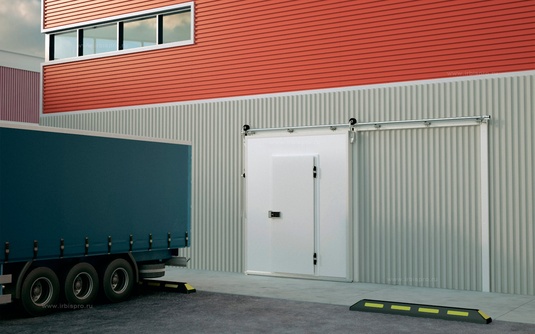

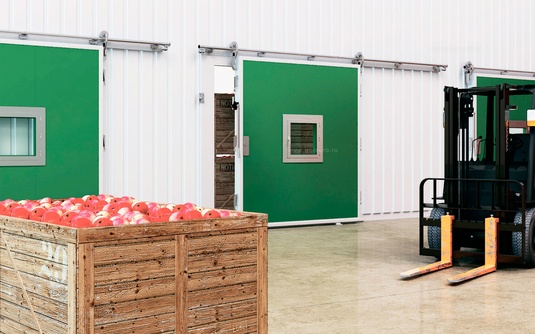

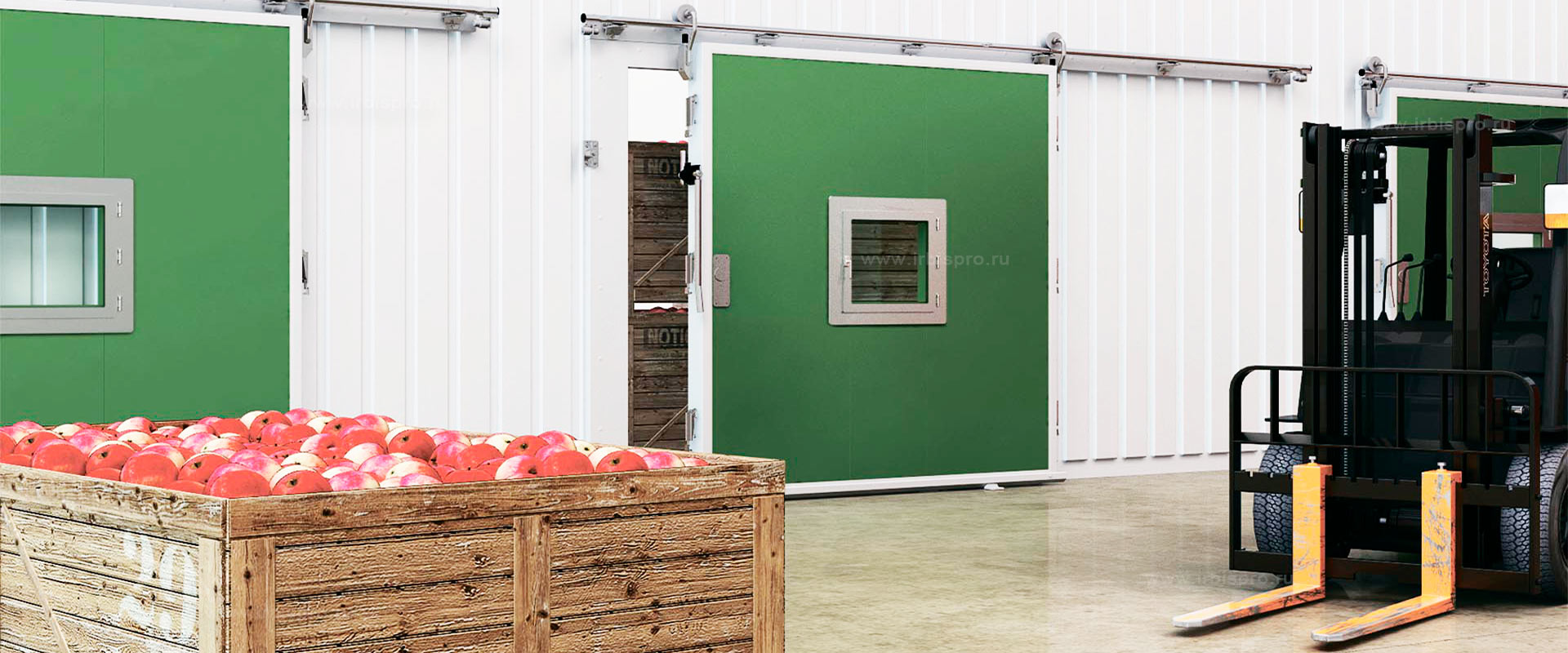

How to choose sliding doors for refrigerators

To pick up sliding refrigeration doors, you need to know the type and width of the opening, the temperature in the chamber, dimensions, and operating conditions. To speed up the process, leave a request at the bottom of the page or contact our managers by phone +7 (343) 288-55-01. They will help to decide on the choice and a complete set of a door.

Appointment

• for goods in packaged form;
• in refrigeration and freezer rooms of any size, from small cameras to large warehouses and manufacturing;
• in places of passage of people, transportation of hand trucks with cargo, mechanized loaders;
• in rooms with monorail;
• in the absence of salt in the air;
• in areas where there is no unpackaged meat, blood, giblets, skins, etc.;
• in conditions of constant 80% humidity and temperature from -35...+55°C, and short humidity 100%;
• in the absence of chemical treatment of the door leaf with liquids that cause corrosion of aluminum;
• in areas with no excessive hygiene requirements;
• in the absence of coarse dust and abrasive in the air;
• the maximum area of the installation opening is not more than 15 m2.

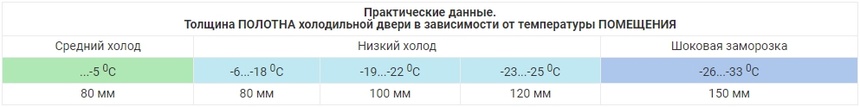

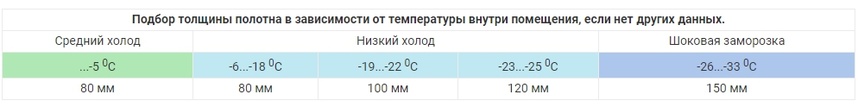

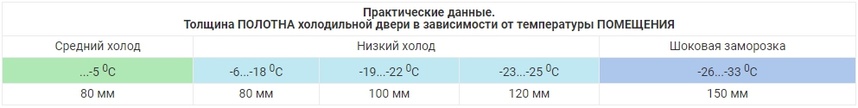

  The recommended thickness of the web in accordance with the temperature regime of the chamber is given in the table.

Door leaf

• Multi-layer sandwich panel (painted galvanized sheet steel 0,6 mm + PU foam + galvanized steel sheet painted steel 0.6 mm)

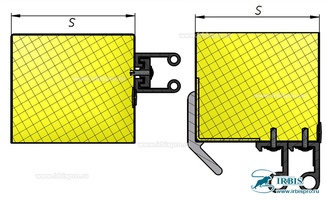

• Fabric thickness S: 80mm; 100mm; 120mm; 150mm
• Fabric color: standard - RAL9003 (white)
• Rupture of cold bridge, plastic profiles
• Seal – rubber profile around the perimeter of the web, in one or two circuits, depending on the temperature performance of the door. Rigid fastening through the clamping profile. Lower seal with increased wear resistance.

Door frame

• The overhead frame consists of an anodized aluminum profile with an aluminum plug to close the fasteners and a plastic plug pen (electric heating wire);
• Power pan in the frame is 25W/m. POG;
• The frame is assembled on site using sets of corners;
• The kit includes a frame opening "G"- shaped steel 0.6 mm RAL 9003;
• The delivery includes a set of fasteners. You can choose from a wide range of hardware for any wall

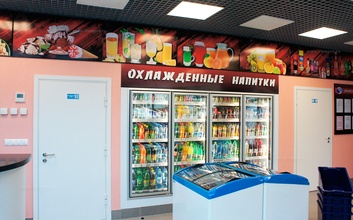

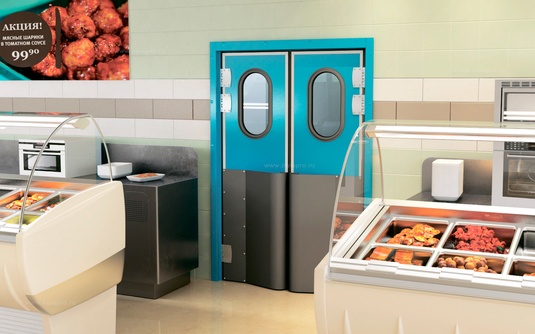

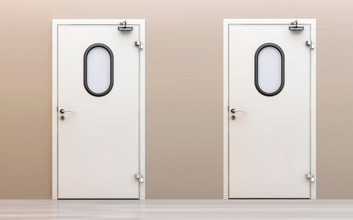

Назначение:

• в офисных и технических помещениях с трафиком средней интенсивности
• в местах прохода людей, провоза ручных тележек с грузом небольшой высоты (ограничено высотой защитного бампера)
• в помещениях с отсутствием требований к гигиене
• в помещениях, где отсутствует не упакованное мясо, кровь, потроха, шкуры и т.д.
• в условиях отсутствия содержания соли в воздухе
• в условиях постоянной 80% влажности и температуры от +5…+45°С, и непродолжительной влажности 100%
• с незначительной ветровой нагрузкой
• в условиях отсутствия крупной пыли и абразива в воздухе
• в условиях отсутствия химической обработки полотна двери жидкостями, вызывающими коррозию алюминия

Условное обозначение двери

"МДО(Оф)-Ширина.Высота/40-Пр" или "МДД(Оф)-Ширина.Высота/40"

Пример: МДД(Оф)-1200.2000/40
Где:
МДД(Оф) - маятниковая дверь двустворчатая для офисных помещений,
или МДО(Оф) – маятниковая дверь одностворчатая для офисных помещений,
"Ширина" - ширина монтажного проема,
"Высота" - высота монтажного проема,

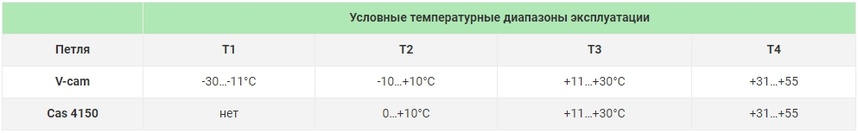

"Т"- Условный температурный диапазон эксплуатации Т1, Т2, Т3 (см. Таблица 1),
"Пр"- Правая или "Л"- левая. Указывается только для одностворчатых дверей (МДО(Оф)), только с рамой в обхват проема или угловой рамой.

Характеристики полотна двери

• Лёгкое многослойное полотно, обрамленное по периметру специальным алюминиевым профилем
• Толщина полотна 40мм
• Цвет полотна: стандартный- RAL9003 белый, Цвет RAL7035 серый
• Окно овальное с резиновым обрамлением 300х580
• По периметру двери резиновый уплотнительный профиль.

Конструкция и виды рам

Обозначение дверей

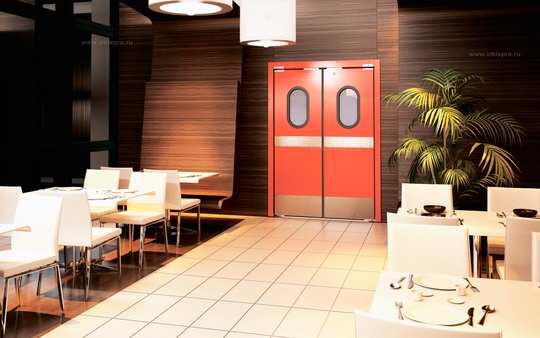

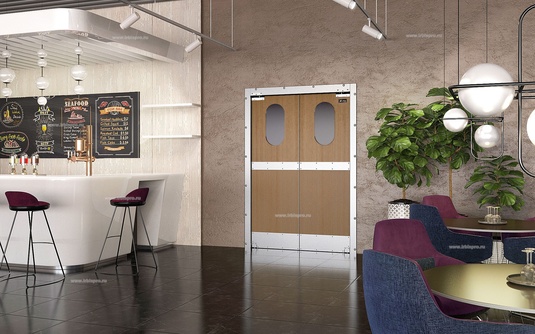

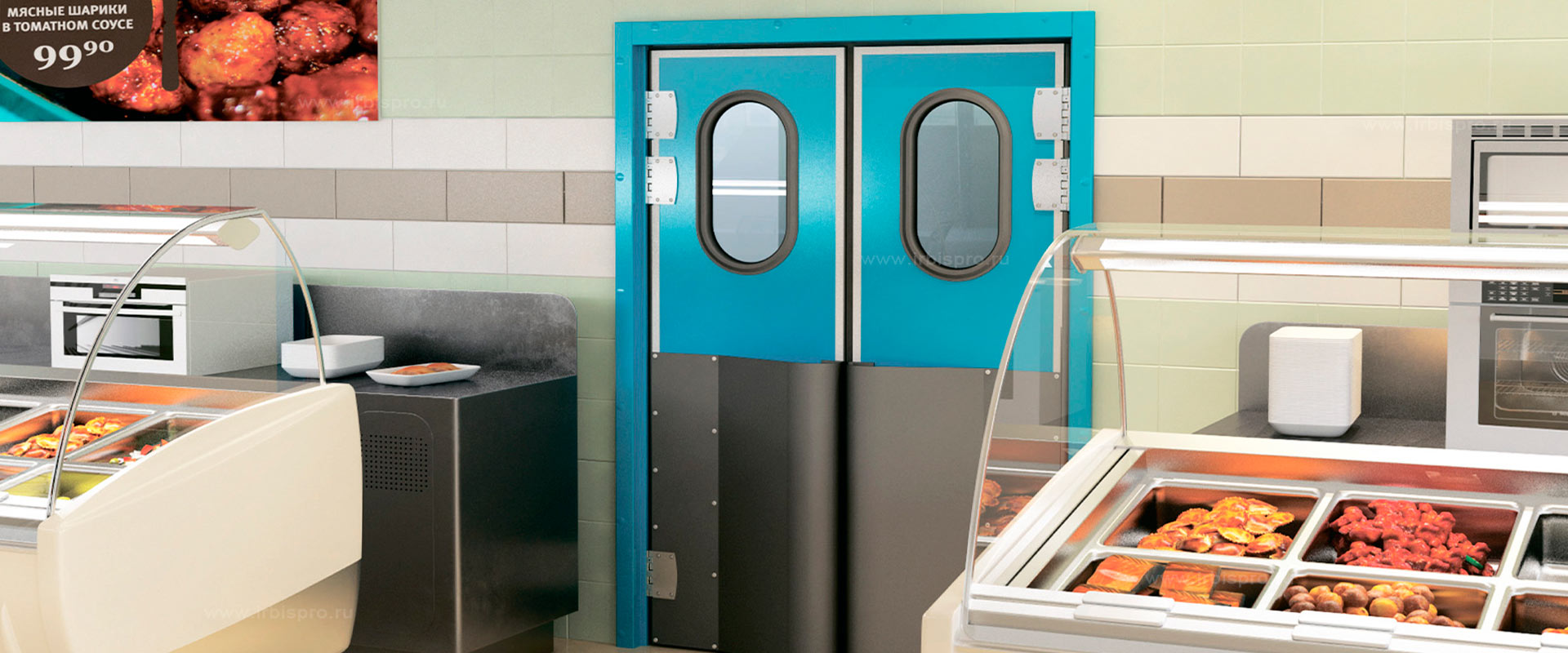

Пример для Маятниковой Двери Одностворчатой для кафе, баров и ресторанов, с Шириной светового проема 800 мм, Высотой светового проема 2000 мм, стандартной толщиной полотна 16мм, Правое открывание

МДО(Platinum)-800.2000-16/Правая

Пример для Маятниковой Двери Двухстворчатой для кафе, баров и ресторанов, с Шириной светового проема 1800 мм, Высотой светового проема 2000 мм, стандартной толщиной полотна 16мм

МДД(Platinum)-1800.2000-16

Внимание! Маятниковые двери не обеспечивают полной герметизации проема, так как по периметру между рамой и полотном двери присутствуют технологические зазоры.

Полотно двери. Стандартное исполнение

• Материал полотна: Ламинированное ДСП;
• Толщина полотна: 16 мм;
• Цвет полотна: Однотонный;
• Окно овальное 300х580;
• Материал окна: Поликарбонат толщиной 3мм.

Конструкция и виды рам

Appointment

• in refrigeration and freezer rooms of any size – from small chambers to large warehouses and manufacturing;
• in places of passage of people, transportation of hand trucks with cargo, mechanized loaders;
• in rooms with monorail;
• in conditions of salt content in the air;
• in areas where there is no Packed meat, blood, giblets, skins, etc.;
• in conditions of constant 80% humidity and temperature from -35...+55°C, and short humidity 100%;
• in the presence of chemical treatment of the door leaf with liquids that cause corrosion of aluminum;
• in areas with high hygiene requirements;
• in the absence of coarse dust and abrasive in the air.

Door leaf

• Multi-layer sandwich panel (sheet AISI304 stainless steel 0.8 mm + foam + sheet stainless steel AISI 304 0,8 mm
• Fabric thickness: 80mm; 100mm; 120mm; 150mm
• Rupture of cold bridge, plastic profiles
• Seal – rubber profile around the perimeter of the web, in one or two circuits, depending on the temperature performance of the door. Rigid fastening through the clamping profile. Lower seal with increased wear resistance.

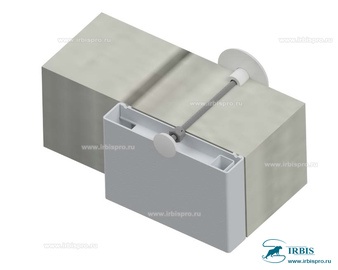

Design and types of frames

• Steel C-shaped profile – thickness of steel
• Material – stainless steel AISI304 2.0 mm
• Fastening hidden way. Calculation and preparation of fixing points is carried out at the factory. The fastening element is installed inside the frame. The hole is closed with a decorative plug, minimum height, almost in the plane with the frame
  Around the perimeter of the frame for a tight fit to the opening, taped a special tape.
• Inside the frame for the wire Pan is a system of channels that allows you to replace the PEN in a matter of seconds, without the use of tools.

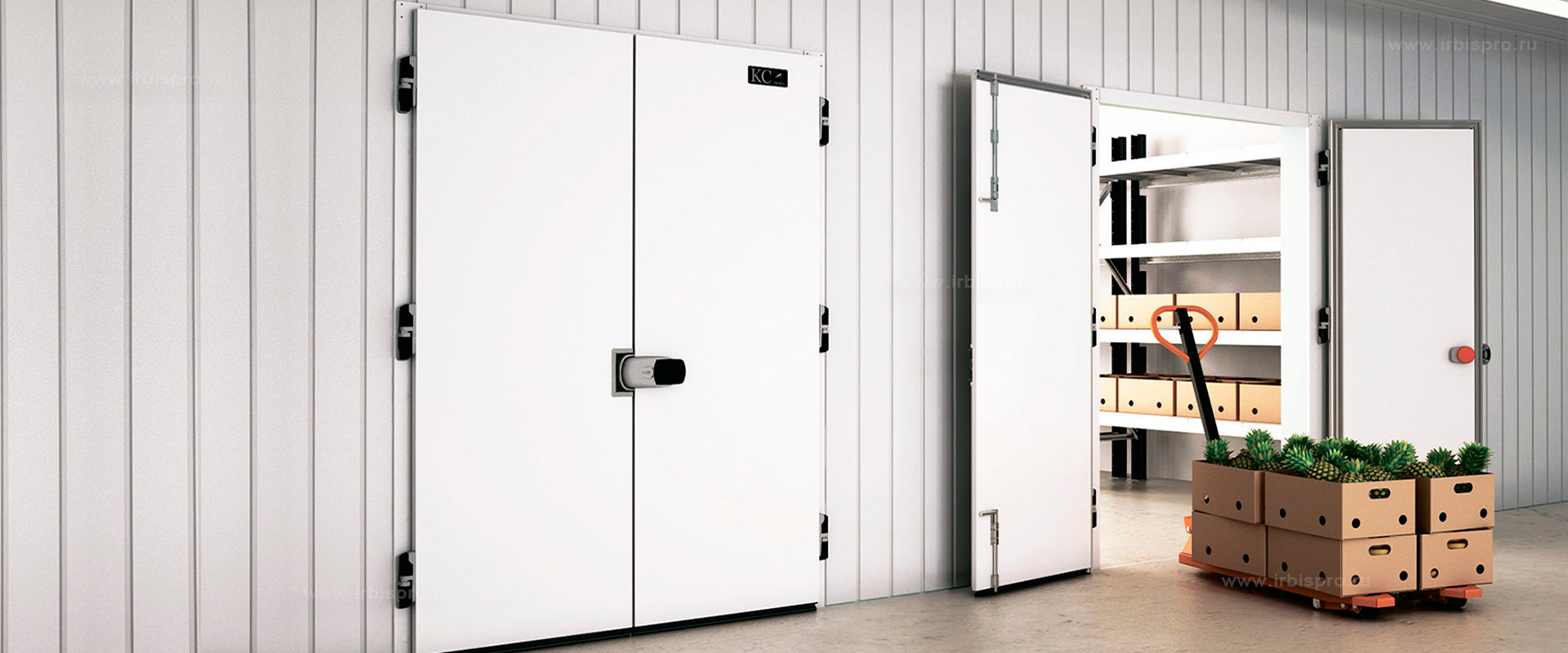

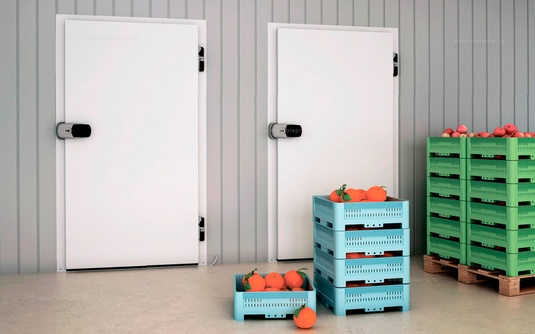

How to choose the door for the refrigerator

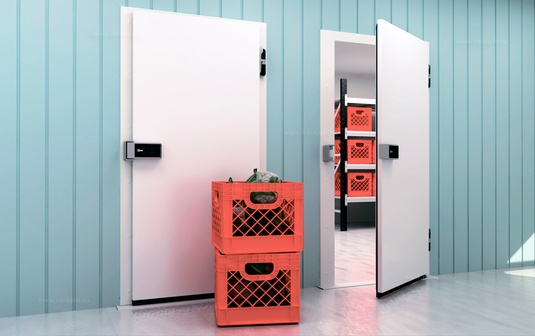

Appointment

• where the goods are Packed;
• in refrigeration and freezer rooms of any size, from small cameras to large warehouses and manufacturing;
• in places of passage of people, transportation of hand trucks with cargo, mechanized loaders;
• in rooms with monorail;
• in the absence of salt in the air;
• in areas where there is no unpackaged meat, blood, giblets, skins, etc.;
• in conditions of constant 80% humidity and temperature from -35...+55°C, and short humidity 100%;
• in the absence of chemical treatment of the door leaf with liquids that cause corrosion of aluminum;
• in areas with no excessive hygiene requirements;
• in the absence of coarse dust and abrasive in the air;
• in openings from 1600 to 2500 mm high and from 600 mm to 1200 mm wide for RDO (CS) and from 1200 to 2500 for RDD(CS).                                                                                                                                                                                                                                                                                                                                                                                                                                                                The recommended thickness of the web in accordance with the temperature regime of the chamber is given in the table.

Door leaf

• Multi-layer sandwich panel (galvanized sheet painted steel-0.45...0.6 mm + PU foam + galvanized steel sheet painted steel-0.45...0.6 mm);
• Fabric thickness S: 80 mm; 100 mm; 120 mm;
• Fabric color: standard - RAL9003 (white);
• Rupture of cold bridge, plastic profiles;
• Seal – rubber profile around the perimeter of the web. Lower seal with increased wear resistance.

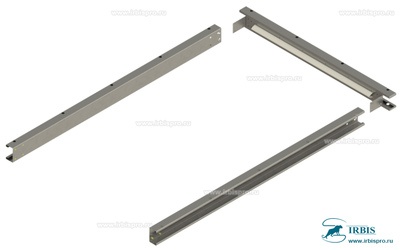

Door frame

• Steel C-shaped profile – steel thickness 1.5 mm;
• Coating – powder paint. Standard color RAL9016 (white);
• Fastening hidden way. Calculation and preparation of fixing points is carried out at the factory. The fastening element is installed inside the frame. The hole is closed with a decorative plug, minimum height, almost in the plane with the frame;
• Around the perimeter of the frame for a tight fit to the opening, taped a special tape;

Предназначены для использования в помещениях:

• В камерах с регулируемой газовой средой;
• Все двери Среднетемпературные. Используются в условиях постоянной 80% влажности и температуры от +5…+55°С, и непродолжительной влажности 100%;
• Максимальная площадь светового проема любой двери полотна 15 м²;
• В помещениях не допускается:
        - повышенное содержание соли в воздухе;
        - химическая обработка помещения материалами, корродирующими с алюминием.
• В условиях отсутствия крупной пыли и абразива в воздухе.

Обозначение двери

Пример для Откатной Двери (Регулируемая Газовая Среда), с Шириной светового проема 1800 мм, Высотой светового проема 2200 мм, стандартной толщиной полотна 80 мм, Правый откат двери (дверь открывается вправо):

ОД(ГС)-1800.2200-80/Правая

Полотно двери

• Многослойная сэндвич панель (ППУ + лист крашеная сталь 0,6 мм);
• Толщина полотна: 80мм;
• Цвет полотна: стандартный- RAL9003 белый;
• Обрамление полотна по периметру алюминиевым профилем;
• Прижим полотна к раме: Под двухкамерный резиновый уплотнитель, внутрь алюминиевого обрамления, укладывается воздушная камера. Воздух накачивается через металлический ниппель до необходимого давления, измеряемого встроенным в полотно манометром;
• Воздушная камера позволяет выравнить поджим уплотнителя по всему периметру проема, что обеспечивает 100% газонепроницаемость.

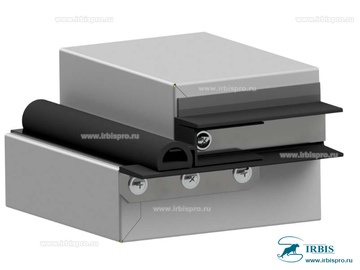

Рама двери

• Накладная рама состоит из анодированного алюминиевого профиля с алюминиевой заглушкой для закрытия крепежных мест и пластиковой заглушкой;
• Рама собирается на месте эксплуатации при помощи комплектов уголков;
• В комплект входит обрамление проема "Г"- образной формы из стали 0.6мм RAL 9003;
• В поставку входит комплект крепежных элементов. На выбор предоставляется широкий ассортимент метизов под любую стену.

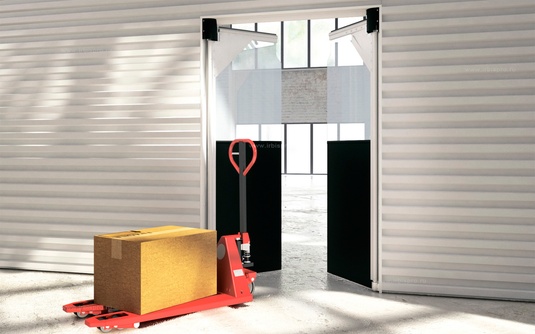

Назначение

• в условиях сверх высоких ударных нагрузок на дверное полотно
• в условиях очень высоких требований к механическому износу полотна
• в помещениях с повышенными требованиями к гигиене
• в технических помещениях с сверх интенсивным трафиком людей, ручных тележек, моторизованных средств (погрузчиков)
• в условиях повышенного содержания соли в воздухе
• в условиях постоянной 80% влажности и температуры от -30…+55°С, и непродолжительной влажности 100%
• в помещениях с использованием монорельса
• в присутствии крупной пыли и абразива в воздухе

  Внимание! Маятниковый двери не обеспечивают полной герметизации проема, так как по периметру между рамой и полотном двери присутствуют технологические зазоры.

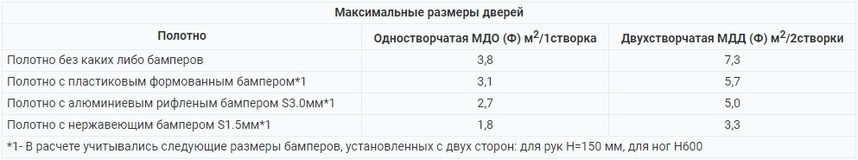

Обозначение дверей

Полотно двери

Рама двери

• where the goods are Packed;
• in refrigeration and freezer rooms of any size, from small cameras to large warehouses and manufacturing;
• in places of passage of people, transportation of hand trucks with cargo, mechanized loaders;
• in rooms with monorail;
• in the absence of salt in the air;
• in areas where there is no unpackaged meat, blood, giblets, skins, etc.;
• in conditions of constant 80% humidity and temperature from -35...+55°C, and short humidity 100%;
• in the absence of chemical treatment of the door leaf with liquids that cause corrosion of aluminum;
• in the absence of coarse dust and abrasive in the air.

  The recommended thickness of the web in accordance with the temperature regime of the chamber is given in the table.

Door leaf

• Multi-layer sandwich panel (sheet painted steel-0.45...0.6 mm + foam + sheet painted steel-0.45...0.6 mm);
• Fabric thickness S: 80 mm; 100 mm; 120 mm;
• Fabric color: standard - RAL9003 (white);
• Rupture of cold bridge, plastic profiles;
• The seal is a rubber profile along the perimeter of the web, in one circuit for medium-temperature performance, in two circuits - for low-temperature. Rigid fastening through the clamping profile. Lower seal with increased wear resistance.

Door frame

• Steel C-shaped profile – steel thickness 1.5 mm;
• Coating – powder paint. Standard color RAL9016 (white);
• Fastening hidden way. Calculation and preparation of fixing points is carried out at the factory. The fastening element is installed inside the frame. The hole is closed with a decorative plug, minimum height, almost in the plane with the frame;
• Around the perimeter of the frame for a tight fit to the opening, taped a special tape;
• Inside the frame for placing the Pins is a system of channels that allows you to replace the PEN in seconds, without the use of tools.

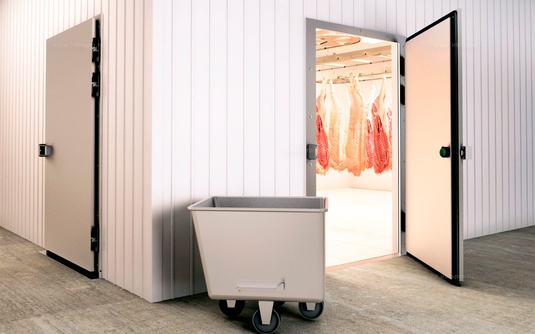

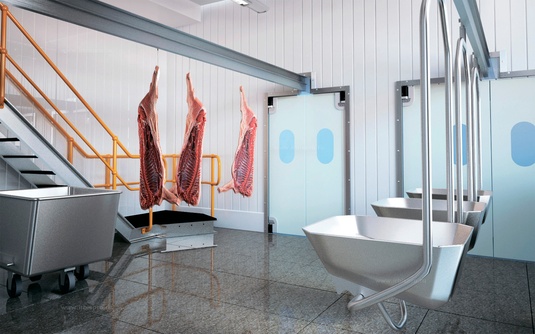

Назначение

• в холодильных и морозильных помещениях любого объема – от небольших камер до больших складов и производств;
• в местах прохода людей, провоза ручных тележек с грузом, механизированных погрузчиков;
• в помещениях с использованием монорельса;
• в помещениях, где присутствует не упакованное мясо, кровь, потроха, шкуры и т.д.;
• в условиях содержания соли в воздухе;
• в условиях постоянной 80% влажности и температуры от -35…+55°С, и непродолжительной влажности 100%;
• в условиях присутствия химической обработки полотна двери жидкостями, вызывающими коррозию алюминия;
• в помещениях с отсутствием требований к гигиене;
• в условиях отсутствия крупной пыли и абразива в воздухе.

Обозначение двери

Пример для Распашной Двери Одностворчатой (Специального Назначения), с Шириной светового проема 1000 мм, Высотой светового проема 2200 мм, стандартной толщиной полотна 100 мм, Низкотемпературного исполнения, Правое открывание двери (петли справо): РДО(СН)-1000.2200-100/Н-Пр

Полотно двери

• Многослойная сэндвич панель (лист нержавеющая сталь AISI304 0,6…0,8 мм. + ППУ + лист нержавеющая сталь AISI304 0,6…0,8 мм);
• Толщина полотна S: 80мм; 100мм; 120мм; 150мм;
• Разрыв мостика холода – пластиковый профиль;
• Уплотнитель – резиновый профиль по периметру полотна, в один или два контура, в зависимости от температурного исполнения двери. Жесткое крепление через прижимной профиль. Нижний уплотнитель повышенной износостойкости.

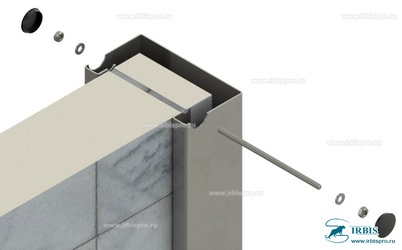

Рама двери

• Стальной С-образный профиль;
• Материал – Сталь нержавеющая AISI304 2,0 мм;

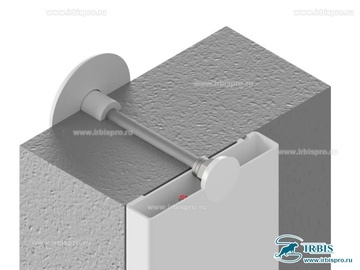

• Крепление скрытым способом. Расчет и подготовка точек крепление осуществляется на заводе. Крепежный элемент устанавливается внутрь рамы. Отверстие закрывается декоративной заглушкой, минимальной
  высоты, почти в плоскость с рамой;
• По периметру рамы для плотного прилегания к проему, проклеена специальная лента;
• Внутри рамы для провода ПЭНов выполняется система каналов, позволяющая заменить ПЭН в считанные секунды, без использования инструментов.

Appointment

• where the goods are Packed;
• in refrigeration and freezer rooms of any size, from small cameras to large warehouses and manufacturing;
• in places of passage of people, transportation of hand trucks with cargo, mechanized loaders;
• in rooms with monorail;
• in the absence of salt in the air;
• in areas where there is no unpackaged meat, blood, giblets, skins, etc.;
• in conditions of constant 80% humidity and temperature from -35...+55°C, and short humidity 100%;
• in the absence of chemical treatment of the door leaf with liquids that cause corrosion of aluminum;
• in areas with no excessive hygiene requirements;
• in the absence of coarse dust and abrasive in the air;
• in openings from 1600 to 3000 mm high and from 600 mm to 1400mm wide for RDO (Prom) and from 1400 to 2800 for RDD (Prom).

  The recommended thickness of the web in accordance with the temperature regime of the chamber is given in the table.

Door designation

Example for a Single-Leaf swinging Door (Industrial series), with a Width of a light aperture of 1000 mm, Height of a light aperture of 2200 mm, standard thickness of a cloth of 100 mm, low-Temperature execution, the Right opening of a door (hinges on the right):

RDO(Prom)-1000.2200-100/ N-PR

Door leaf

• Multilayer sandwich panel (galvanized sheet painted steel 0.6 mm. + PPU + galvanized sheet painted steel 0.6 mm.);
• Fabric thickness S: 80 mm; 100 mm; 120 mm; 150 mm;
• Fabric color: standard - RAL9003 (white);
• Rupture of cold bridge, plastic profiles;
• Seal – rubber profile on the perimeter of the web, single-circuit for medium-temperature doors or double-circuit for low-temperature doors. Lower seal with increased wear resistance.

Door frame

• The overhead frame consists of an anodized aluminum profile with an aluminum plug to close the fasteners and a plastic plug pen (electric heating wire);
• The frame is assembled on site using sets of corners;
• The kit includes a frame opening "G"- shaped steel 0.6 mm RAL 9003;
• The delivery includes a set of fasteners. You can choose from a wide range of hardware for any wall

Назначение

• за откатной дверью для минимизации потерь холода во время работы с открытой камерой
• в условиях повышенного содержания соли в воздухе
• с высокой ветровой нагрузкой
• в тандеме с откатной дверью для минимизации потерь холода во время работы с открытой камерой
• в присутствии крупной пыли и абразива в воздухе
• в технических помещениях с очень интенсивным трафиком
• в технических помещениях с очень интенсивным трафиком людей, ручных тележек, моторизованных средств (погрузчиков)
• в помещениях с отсутствием требований к гигиене
• в помещениях, где отсутствует не упакованное мясо, кровь, потроха, шкуры и т.д.
• в условиях постоянной 80% влажности и непродолжительной влажности 100%
• в условиях отсутствия химической обработки полотна двери жидкостями, вызывающими коррозию алюминия

Обозначение дверей

Характеристики полотна двери

• Эластичное, обрамленное с двух сторон специальным алюминиевым профилем
• Толщина полотна 7 мм
• Материалы полотен:
          - прозрачная ПВХ пленка (-25 0С…+30 0С);
          - непрозрачная серая ПВХ пленка (-15 0С…+50 0С);
          - морозостойкая резина (-30 0С…+50 0С).

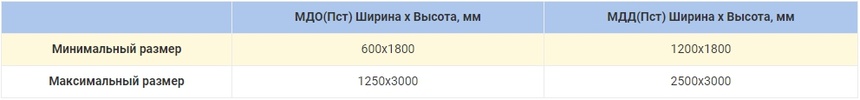

  Максимальные размеры дверей для одностворчатой и двустворчатой двери стандартного ряда: одностворчатая МДО(Пл) - 1250х3000 MAX, двустворчатая МДД(Пл) - 2500х3000 MAX.

  Варианты исполнения дверных полотен представлены на изображениях ниже.

Конструкция и виды рам

Назначение

• в тех условиях, где необходима фиксация полотна двери под 90°
• в местах прохода людей, провоза ручных тележек с грузом небольшой высоты (ограничено высотой защитного бампера)
• со значительной ветровой нагрузкой
• в офисных и технических помещениях с трафиком средней интенсивности
• в помещениях без монорельса
• в помещениях с отсутствием требований к гигиене
• в помещениях, где отсутствует не упакованное мясо, кровь, потроха, шкуры и т.д.
• в условиях отсутствия содержания соли в воздухе
• в условиях постоянной 80% влажности и температуры от +5…+45°С, и непродолжительной влажности 100%
• в условиях присутствия крупной пыли и абразива в воздухе (присутствует значительное сокращение ресурса петли)
• в условиях отсутствия химической обработки полотна двери жидкостями, вызывающими коррозию алюминия

Обозначение дверей

Характеристики полотна двери

• Лёгкое многослойное полотно, обрамленное по периметру специальным алюминиевым профилем
• Толщина полотна 40 мм
• Цвет полотна: стандартный - RAL9003 белый
• Окно овальное с резиновым обрамлением 300х580
• По периметру двери резиновый уплотнительный профиль.

Конструкция и виды рам
